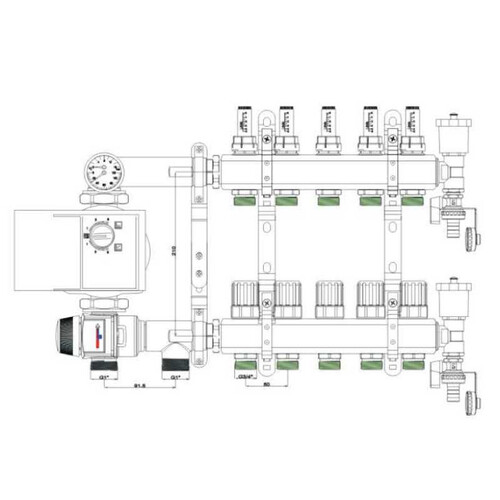

Насосно-смесительный узел для теплого пола, VR200
- Производитель:
- VIEIR
Смесительный узел VR200 предназначен для регулирования и автоматического поддержания заданной температуры теплоносителя в системах водяного теплого пола.
Преимущества смесительного узла VR200
Данный узел скомплектован на основе трехходового термосмесительного клапана и обладает некоторыми преимуществами перед другими смесительными узлами:
- Термостат отвечающий за температуру смешанного теплоносителя находится непосредственно внутри клапана и полностью омывается теплоносителем без промежуточной гильзы, это максимально сокращает время реакции на изменение температуры и прибор работает максимально точно.
- Диапазон регулирования температуры смешанного теплоносителя уменьшен и находится в пределах от 35°С до 60°С, благодаря этому увеличена точность установки температуры и практически исключена возможность перегрева пола.
- Смесительный узел на основе трёхходового клапана не нуждается в напоре из высокотемпературного контура, это позволяет устанавливать его на некотором удалении от тепломагистралей, после гидравлических стрелок и теплообменников.
- Через трёхходовой клапан может осуществляться прямая подача из котла в тёплые полы без подмеса, это позволяет максимально эффективно использовать систему водяных тёплых полов с конденсационными и другими котлами, работающими при низких температурах.
Комплектация и монтаж
Смесительный узел предназначен для использования с циркуляционными насосами, имеющими монтажную длину 130 мм или 180 мм, и имеет накидные гайки для подсоединения насосов с маркировкой 25\ ... Для удобства монтажа предусмотрены разъёмные соединения для всех элементов узла, в том числе и для присоединения коллекторной группы.
Рабочие характеристики
| Параметр | Значение |
|---|---|
| Присоединение к высокотемпературному контуру | 1" нар. резьба |
| Присоединение коллекторов | разъёмное соединение 1" нар. резьба |
| Диапазон регулировки температуры теплоносителя в низкотемпературном контуре | 35°С – 60°С |
| Максимальная температура на входе | 90°С |
| Максимальное рабочее давление | 10 бар |
| Пределы измерения термометрами | 0°С – 120°С |
| Материал | CW617N |
| KVS | 4.5 |
