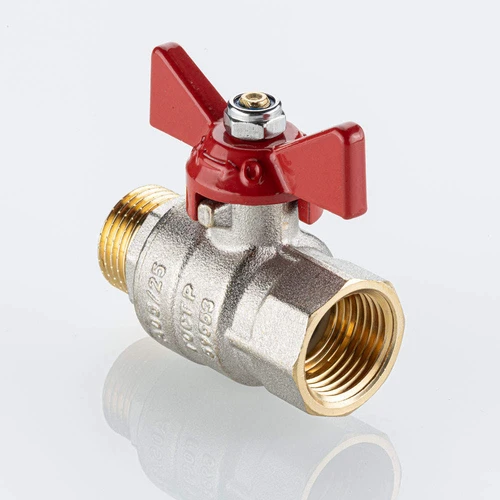

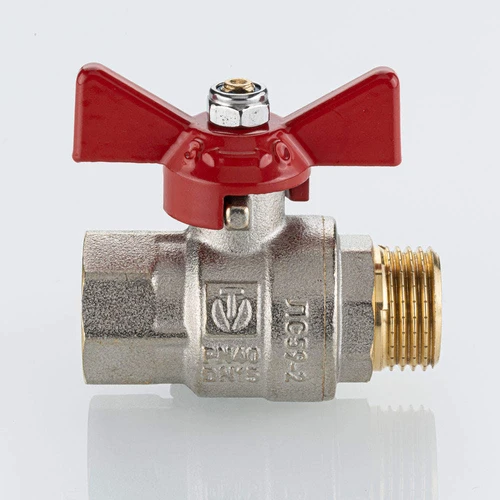

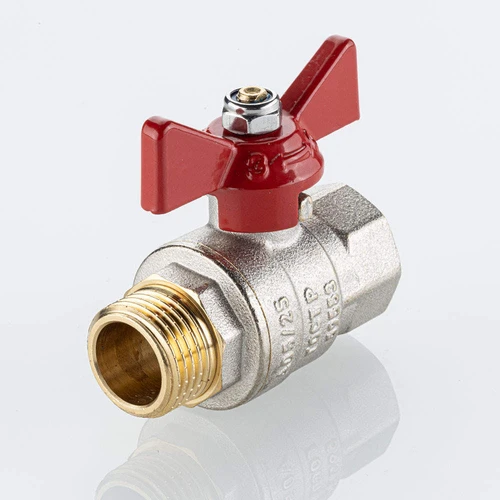

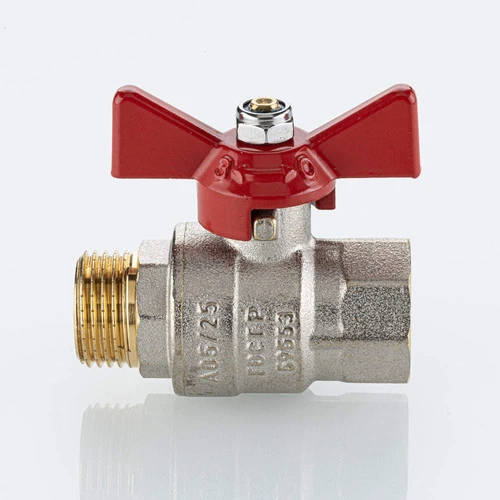

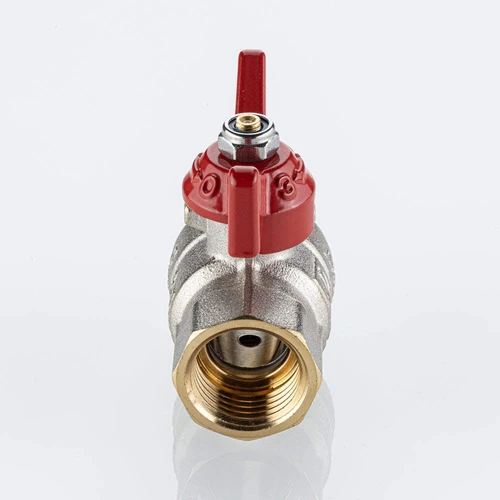

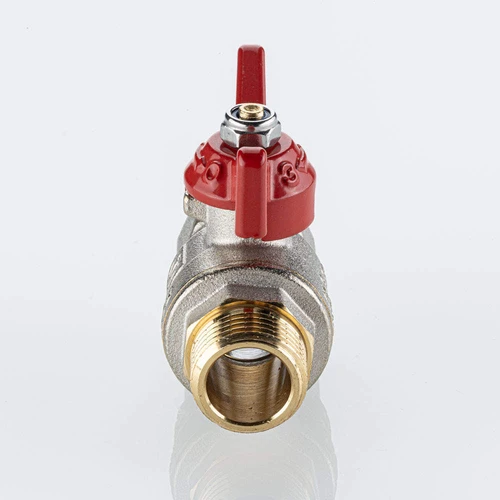

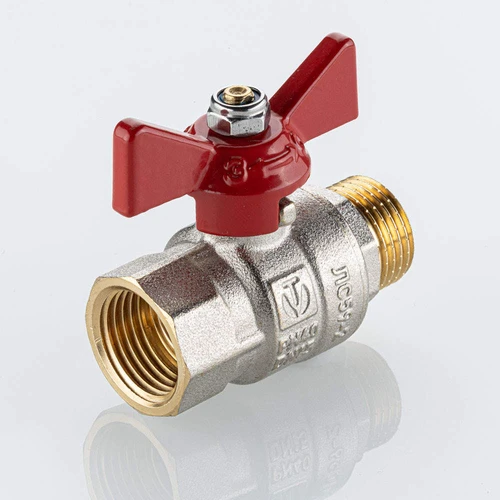

Кран VALTEC 3/4 П-М
- Производитель:
- VALTEC
Паспорт
Сертификат
Шаровой кран VALTEC 3/4" П-М VT.218S.N относится к серии «BASE-ГОСТ» и производится по ГОСТ Р 59553-2021 «Арматура трубопроводная. Шаровые краны. Общие технические условия». Изделие предназначено для систем холодного и горячего водоснабжения (включая хозяйственно-питьевое), водяного и парового отопления, а также технологических трубопроводов для жидкостей и газов группы 2 по ТР ТС 032/2013, неагрессивных к материалам крана.
Технические характеристики шарового крана VALTEC 3/4" П-М
| Параметр | Значение |
|---|---|
| Модель | VT.218S.N (серия «BASE-ГОСТ») |
| Диаметр условного прохода | 3/4" |
| Тип резьбы | Внутренняя / Наружная (П-М) |
| Конструкция | Полнопроходной (шаровой затвор) |
| Управление | Ручка-бабочка (силумин, эпоксидная эмаль) |
| Температура рабочей среды | от –20 до +150 °С |
| Номинальное давление | 40 бар (при t ≤ 30 °С) |
| Срок службы | 30 лет |
| Средний ресурс (циклы) | 25 000 циклов |
| Стандарт резьбы | ГОСТ 6357-81 |
| Страна производства | Китай |
Назначение и область применения
- Системы холодного и горячего водоснабжения (в том числе хозяйственно-питьевого).
- Водяное и паровое отопление.
- Технологические трубопроводы, транспортирующие жидкости и газы (группа 2 по ТР ТС 032/2013), неагрессивные к материалам изделий.
Важно! Шаровые краны VALTEC серии «BASE-ГОСТ» не должны испытывать механических нагрузок от трубопроводов: изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа. При необходимости следует предусмотреть опоры или компенсаторы.
Конструктивные особенности
- Полнопроходная конструкция — минимальное гидравлическое сопротивление.
- Комбинированная резьба: внутренняя с одной стороны и наружная с другой (П-М).
- Ручка-бабочка из силумина с эпоксидной эмалевой окраской.
- Соответствие ГОСТ Р 59553-2021.
- Резьба присоединяемых трубопроводов и деталей должна соответствовать ГОСТ 6357-81.
Рекомендации по монтажу и эксплуатации
- Убедитесь в отсутствии механических нагрузок на корпус крана от трубопровода.
- При необходимости используйте опоры или компенсаторы для снятия нагрузки.
- Резьба подключаемых элементов должна соответствовать ГОСТ 6357-81.
- Используйте уплотнители (ФУМ-ленту или паклю) для герметизации соединений.
- Не прилагайте чрезмерных усилий при затяжке резьбовых соединений.
Часто задаваемые вопросы о кране VALTEC 3/4" П-М
Что означает маркировка П-М у крана VALTEC 3/4"?
Маркировка П-М означает, что кран имеет наружную резьбу с одной стороны и внутреннюю — с другой. Такое исполнение удобно при подключении к трубопроводам с разными типами резьбы и позволяет монтировать кран без дополнительных переходников.
Для каких сред подходит этот кран?
Кран VALTEC VT.218S.N предназначен для холодного и горячего водоснабжения (включая питьевую воду), водяного и парового отопления, а также для неагрессивных жидкостей и газов группы 2 по ТР ТС 032/2013.
Какой максимальный ресурс у крана VALTEC 3/4" П-М?
Средний ресурс шарового крана VALTEC VT.218S.N составляет 25 000 циклов открытия и закрытия, что при правильной эксплуатации обеспечивает заявленный срок службы в 30 лет.
Какое давление выдерживает кран VALTEC 3/4" П-М?
Номинальное давление крана составляет 40 бар. Это значение принимается за рабочее при температуре рабочей среды не выше +30 °С.
Можно ли использовать кран для горячего пара?
Да, кран допускается к применению в системах парового отопления. Максимальная рабочая температура составляет +150 °С.
В чем отличие модели VT.218S.N от VT.217S.N?
Основное отличие — тип резьбы. Модель VT.217S.N имеет внутреннюю резьбу с обеих сторон (М-М), а модель VT.218S.N имеет комбинированную резьбу: внутреннюю с одной стороны и наружную с другой (П-М).
Где производятся краны VALTEC серии BASE-ГОСТ?
Производство кранов VALTEC серии «BASE-ГОСТ» осуществляется в Китае под контролем качества в соответствии с ГОСТ Р 59553-2021.
Можно ли нагружать кран весом трубопровода?
Нет, нельзя. Шаровые краны VALTEC серии «BASE-ГОСТ» не должны испытывать механических нагрузок от трубопроводов (изгиб, сжатие, растяжение, кручение, перекосы, вибрация). При монтаже следует предусмотреть опоры или компенсаторы.
