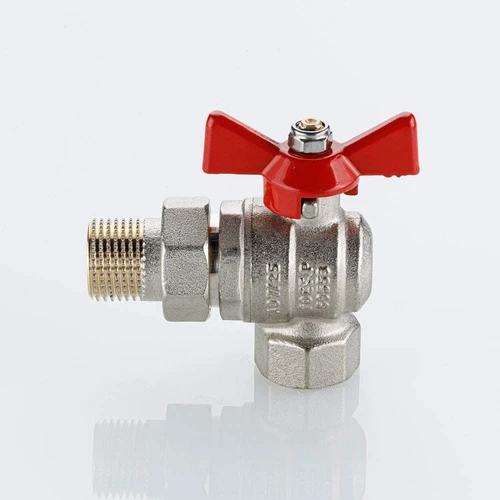

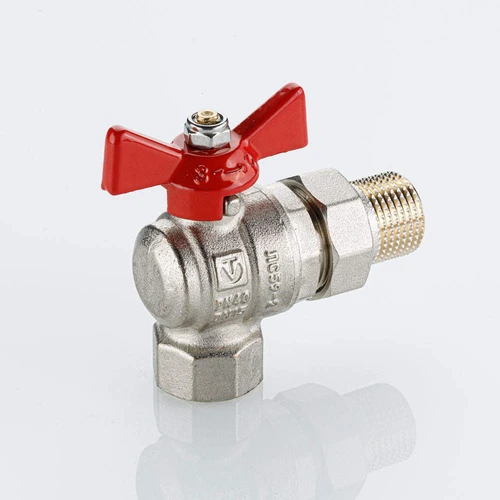

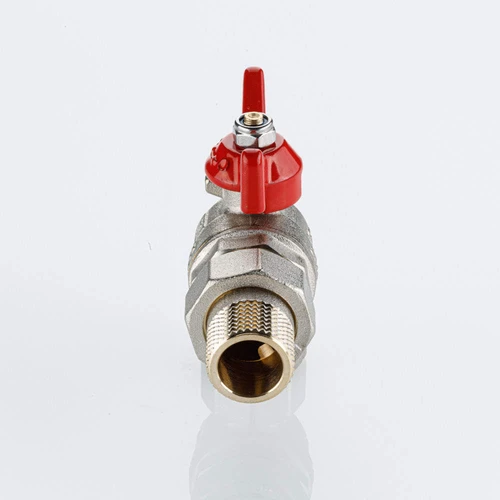

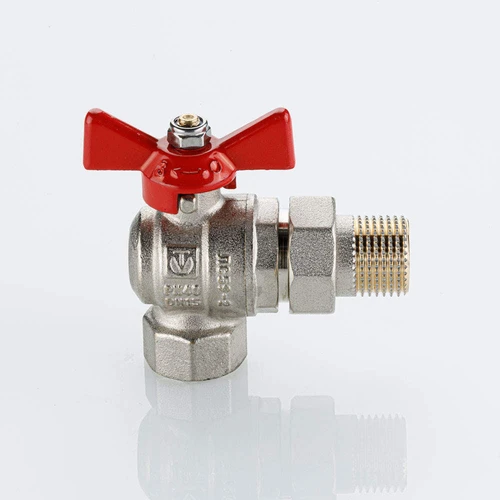

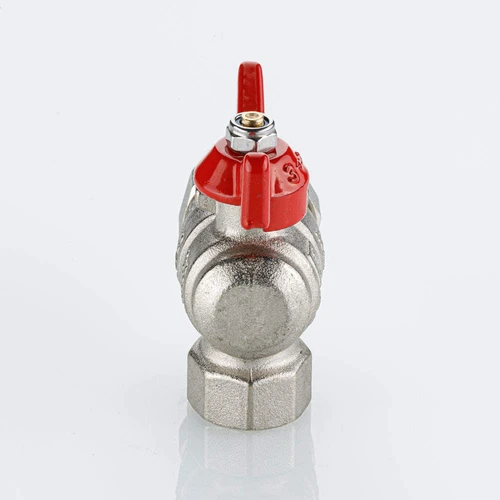

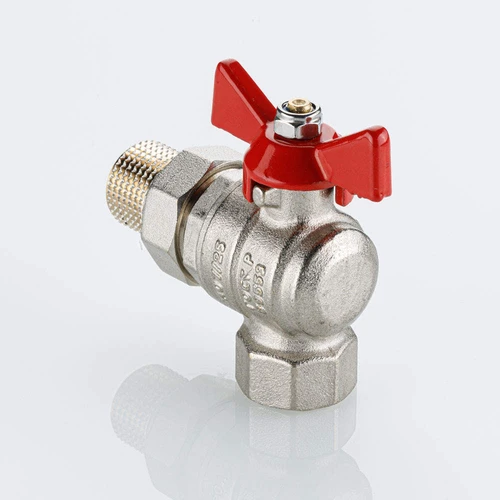

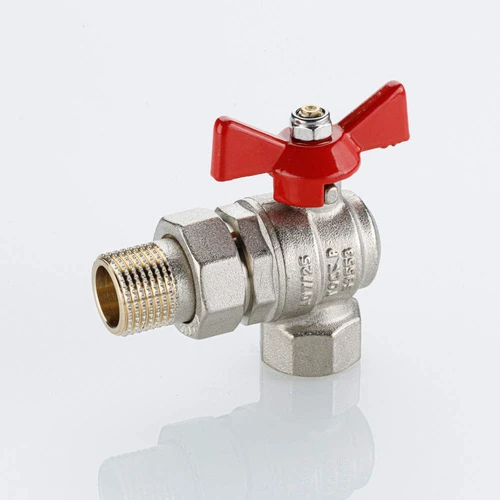

Кран VALTEC 3/4 с американкой угловой
- Производитель:
- VALTEC
Паспорт
Сертификат
Угловой шаровой кран VALTEC 3/4" с американкой VT.228S.N относится к серии «BASE-ГОСТ» и производится по ГОСТ Р 59553-2021 «Арматура трубопроводная. Шаровые краны. Общие технические условия». Изделие предназначено для систем холодного и горячего водоснабжения (включая хозяйственно-питьевое), водяного и парового отопления, а также технологических трубопроводов для жидкостей и газов группы 2 по ТР ТС 032/2013, неагрессивных к материалам крана.
Технические характеристики углового крана VALTEC 3/4" с американкой
| Параметр | Значение |
|---|---|
| Модель | VT.228S.N (серия «BASE-ГОСТ») |
| Диаметр условного прохода | 3/4" |
| Тип крана | Угловой (90°) |
| Тип резьбы | Внутренняя / Наружная |
| Конструкция | Полнопроходной (шаровой затвор) |
| Особенности | С полусгоном (американка), ручка-бабочка |
| Управление | Ручка-бабочка (силумин, эпоксидная эмаль) |
| Температура рабочей среды | от –20 до +120 °С |
| Номинальное давление | 40 бар (при t ≤ 30 °С) |
| Срок службы | 30 лет |
| Средний ресурс (циклы) | 25 000 циклов |
| Стандарт резьбы | ГОСТ 6357-81 |
| Страна производства | Китай |
Назначение и область применения
- Системы холодного и горячего водоснабжения (в том числе хозяйственно-питьевого).
- Водяное и паровое отопление.
- Технологические трубопроводы, транспортирующие жидкости и газы (группа 2 по ТР ТС 032/2013), неагрессивные к материалам изделий.
Важно! Шаровые краны VALTEC серии «BASE-ГОСТ» не должны испытывать механических нагрузок от трубопроводов: изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа. При необходимости следует предусмотреть опоры или компенсаторы.
Конструктивные особенности
- Угловая конструкция (90°) — компактное размещение в ограниченном пространстве.
- Полнопроходная конструкция — минимальное гидравлическое сопротивление.
- Наличие полусгона (американки) упрощает монтаж и демонтаж.
- Комбинированная резьба: внутренняя с одной стороны и наружная с другой.
- Ручка-бабочка из силумина с эпоксидной эмалевой окраской.
- Соответствие ГОСТ Р 59553-2021.
- Резьба присоединяемых трубопроводов и деталей должна соответствовать ГОСТ 6357-81.
Рекомендации по монтажу и эксплуатации
- Убедитесь в отсутствии механических нагрузок на корпус крана от трубопровода.
- При необходимости используйте опоры или компенсаторы для снятия нагрузки.
- Резьба подключаемых элементов должна соответствовать ГОСТ 6357-81.
- Используйте уплотнители (ФУМ-ленту или паклю) для герметизации соединений.
- Не прилагайте чрезмерных усилий при затяжке резьбовых соединений.
Часто задаваемые вопросы об угловом кране VALTEC 3/4" с американкой
Что такое американка в кране VALTEC 3/4"?
Американка (полусгон) — это разъемное соединение, которое позволяет быстро демонтировать кран без откручивания всего трубопровода. В модели VT.228S.N американка встроена в конструкцию крана, что значительно упрощает монтажные и ремонтные работы.
Для каких сред подходит этот кран?
Кран VALTEC VT.228S.N предназначен для холодного и горячего водоснабжения (включая питьевую воду), водяного и парового отопления, а также для неагрессивных жидкостей и газов группы 2 по ТР ТС 032/2013.
Какое максимальное давление выдерживает угловой кран VALTEC 3/4"?
Номинальное давление крана составляет 40 бар. Это значение принимается за рабочее при температуре рабочей среды не выше +30 °С.
Какой ресурс у крана VALTEC VT.228S.N?
Средний ресурс шарового крана VALTEC VT.228S.N составляет 25 000 циклов открытия и закрытия, что при правильной эксплуатации обеспечивает заявленный срок службы в 30 лет.
Можно ли использовать кран для горячего пара?
Да, кран допускается к применению в системах парового отопления. Максимальная рабочая температура составляет +120 °С.
В чем преимущество углового крана перед прямым?
Угловой кран позволяет подключать трубопровод под углом 90°, что особенно удобно при монтаже в ограниченном пространстве, например, в нишах, за сантехникой или в местах с плотной разводкой труб.
Где производятся краны VALTEC серии BASE-ГОСТ?
Производство кранов VALTEC серии «BASE-ГОСТ» осуществляется в Китае под контролем качества в соответствии с ГОСТ Р 59553-2021.
Можно ли нагружать кран весом трубопровода?
Нет, нельзя. Шаровые краны VALTEC серии «BASE-ГОСТ» не должны испытывать механических нагрузок от трубопроводов (изгиб, сжатие, растяжение, кручение, перекосы, вибрация). При монтаже следует предусмотреть опоры или компенсаторы.
